Wiele lat budował się magazyn, wiele lat szukałem rozwiązania problemu – jak zarządzać tak gigantyczna ilością elementów. Kilka lokalizacji, rodzajów przechowywania i typowa serwisowa dynamika.
Na dowód że potrzeba jest matką wynalazków – powstała aplikacja. Magazyn. Wielokrotnie szukałem, widziałem że jest potrzeba powstania takiego wynalazku.
Silnik oparty na ogólnie dostępnym PHP, SQL i Apache. Można to uruchomić na wszystkim. Osoby zainteresowane proszę o informację, za pomocą wpisu. Wersja finalna dla ludzi – już blisko. Planuje udostępnić oprogramowanie na licencji OpenSource jako repozytorium. Oczywiście wsparcie na rozwój projektu będzie mile widziane. Screeny i wstępny opis wystawię wkrótce.

I stało się…..NAD3020

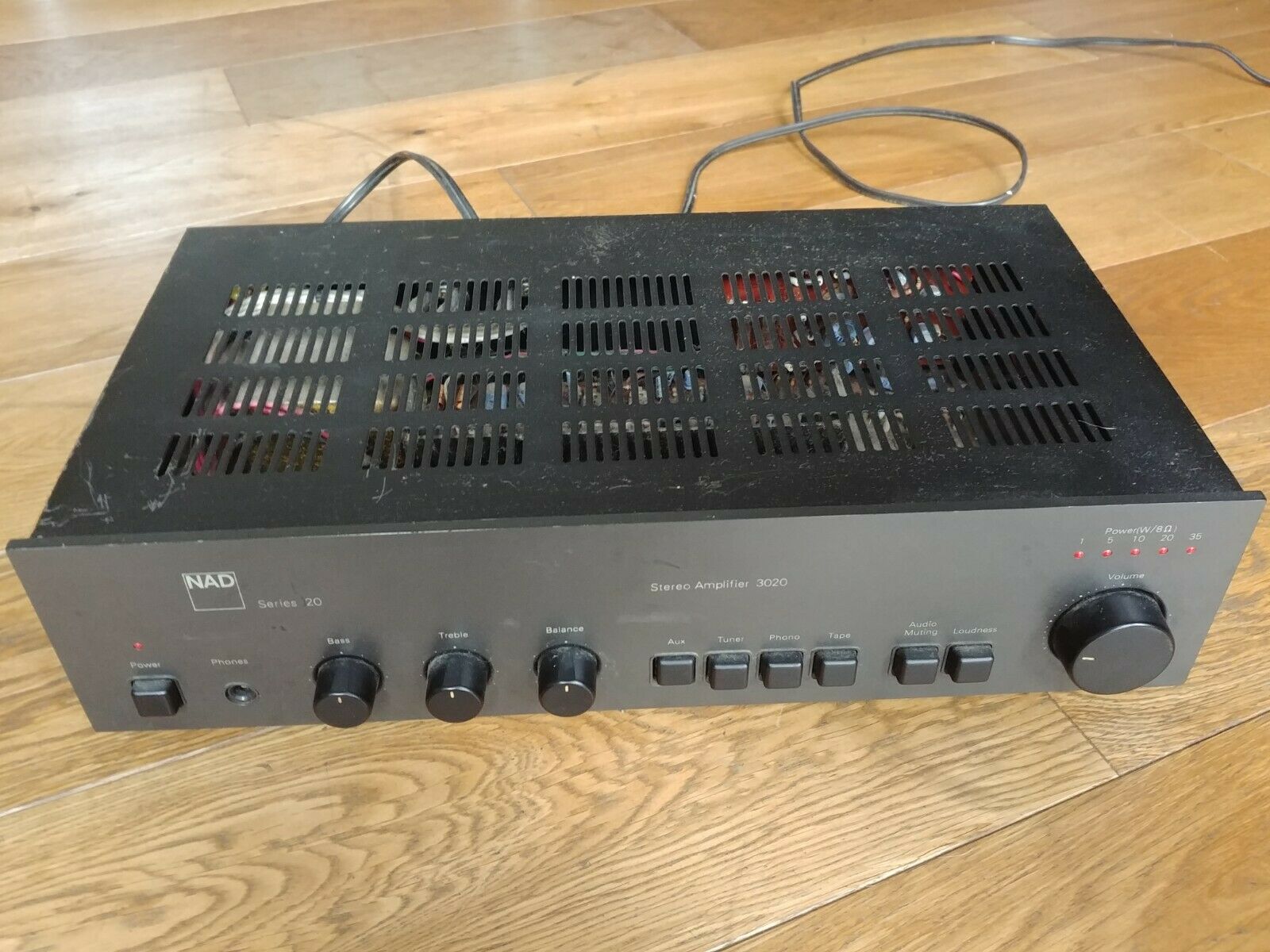

Długo szukałem, ale udało się zdobyć wiekowego NAD3020 – „Made in NAD”. Model pochodzi ze sklepu w Tokyo zakupiony na początku produkcji w 1978 r. przez pewnego anglika, pracującego na stażu. Tak szczegółowe informacje otrzymałem w bardzo sentymentalnej wiadomości  email od sprzedającego z Londynu. Sprzedawca wyraził radość że sprzedany sprzęt dostanie drugie życie, po naprawie. Ponieważ sprzęt ma swoje lata, wymaga troszkę pracy. Na szczęście nosi normalne ślady użytkowania i wygląda że jest zachowany w stanie fabrycznym. Rzeczywistość wygląda tak, że większość egzemplarzy o ile nie doczekała się renowacji, jest w stanie agonalnym. Mnie zaś czeka wielka przyjemność odtworzenia na własność jednego z bardziej cenionych wzmacniaczy audio.

Zakup

Sprzęt



Ocena stanu ogólnego

Sprzęt dotarł w stanie ogólnie średnim. Nieco ciszej działał jeden kanał. Wtyczka angielska.

Naprawy

Aby dostosować sprzęt do naszych warunków, w pierwszej kolejności wymagana była wymiana wtyczki z angielskiej na polską.

W drugiej kolejności wymagane było gruntowne rozebranie i wyczyszczenie  wzmacniacza – czas zrobił swoje. Na szczęście PCB nie ucierpiało.

Po długim poszukiwaniu uszkodzeń, a jest ich kilka, rozpoczynam kolejny etap – poszukiwanie części. Okazuje się że nie jest to proste. Polskie zasoby są tak bardzo ograniczone że oryginalne części trzeba było ściągać z całej europy. Problem dotyczy nawet największych dostawców części.
Uległy uszkodzeniu (całkowite rozwarcie) tranzystory w przedwzmacniaczu. Dotyczy tranzystorów Philips BC549C. Usterka trudna do zlokalizowania bez generatora i oscyloskopu. Sygnał docierający do wyjścia przedwzmacniacza był tylko nieco niższy niż w drugim kanale, do tego zniekształcenia sygnału były minimalne. Układ przedwzmacniacza ma dość nietypowa konstrukcję, balans zdaje się mieszać oba kanały. Tak oczywiście nie jest, ale znalezienie usterki przez to było jeszcze bardziej kłopotliwe.
Lista części wymienionych na oryginalne odpowiedniki.

Zasilacz

  • Kondensatory elektrolityczne 4x 1000uF 63V – były spuchnięte od strony koreczka.

Przedwzmaczniacz

  • Tranzystror BC549C – całkowite rozwarcie
  • Tranzystor BC556 – zmiana parametrów pracy, grzał się

Pomiary i testy.



Kolumny – monitory

Pojawiło się zapotrzebowanie na odsłuchy niewielkiej mocy. Miałem w piwnicy parę starych skrzynek Zg15-c od radia Amator. Po kilku testach z nową parą głośników i zwrotnicą (12dB), uznałem że to dobry kierunek.
Całość sceny stereo, szczegółowość w stosunku do oryginalnego zestawu zrobiła się bardzo poprawna. Brakowało jednak troszkę zrównoważenia, w starych skrzynkach było troszkę „kartonowo”. To efekt marnego wygłuszenia i bardzo lekkiej,rezonującej obudowy z cienkościennej płyty wiórowej (8mm). Po wstępnych obliczeniach i pomiarach zaprojektowałem skrzynki. Obudowa z założenia musi być być sztywna, ciężka i maksymalnie wzmocniona.
Zdecydowałem sie na 18mm sklejkę, po dodaniu wzmocnienia poprzecznego, konstrukcja zrobiła się bardzo solidna. Jakimś problemem jest dobranie wygłuszenia, zapewne na jednej próbie się nie skończy. Nie robiłem jeszcze obudowy zamkniętej – podobno najlepsza do wygłuszeń jest „wełna owcza”.
Do montażu użyłem kleju Rakol, wyróżnia się bardzo krótkim czasem wiązania. Nie polecam niedoświadczonym majsterkowiczom, krótki czas wiązania jest sporym wyzwaniem. Efekt końcowy jest co najmniej zadowalający. Całość mogłem odstawić do pełnego wyschnięcia po dwóch godzinach montażu. Kolumny planuję zaokleinować i polakierować na czarny półmat.



Efekt końcowy przez wykończeniem wygląda tak.





AS-642

Wzmacniacz jeszcze nie ukończony, a przypadkiem wraz z innym zamówieniem dostałem tuner FM. W oczekiwaniu na inne elementy do wzmacniacza postanowiłem go naprawić i przestroić.

Radio wyglądało na bardzo zaniedbane. Brudne – zasypane jakimś pyłem, nie „trzymało” częstotliwości, podświetlenia nie było, wymagane było przestrojenie na cywilizowane pasmo CCIR. Przy próbie strojenia trafiłem jeszcze na uszkodzone potencjometry programatora, problemy z zasilaniem i na deser z dziwnym przydzwiękiem sieci na wyjściu tunera.

Po odgruzowaniu, rozruszaniu bezpieczników (patyna), Wymieniłem kilka starych kondensatorów które wykazywały bardzo poważne zużycie. Z czego jeden był niemal bez pojemności. W czasie uruchomienia pojawił się jeszcze jeden problem, sprzęt budowany w latach 80-tych był przystosowany do napięcia 220V, obecne 230V wpływa na elementy urządzeń opartych na transformatorach. Trzeba było poprawić kilka obwodów które były wyliczone na inne parametry – m.in. układ zasilania warikapów (większy niż oryginalnie prąd UL1550). Po żmudnym doprowadzeniu radia do stanu umożliwiającym uruchomienie. Zabrałem się do przestrojenia. Tu skorzystałem z fachowej wiedzy doświadczonych kolegów z elektrody.

Wiedza zawarta w wątku „Przestrojenie tunera Diora AS-642”

Na wszelki wypadek zrzut strony i pliki dla potomnych
Przestrojenie tunera Diora AS-642 – elektroda

Po przestrojeniu okazało się że źle pracowały układy w.cz. z powodu zbyt wysokiego napięcia na układach strojenia, Tu właśnie wyszły różnice w zasilaniu, problem z rezystorem, zasilającym, wyschnięty kondensator i zastałą podkówka. Dodatkowo regulacja ARC również zaczęła ładnie gasić szumy między stacjami (napięcie warikapów).

Dodatkowo wymienione tranzystory na wyjściu toru audio na nowe – niskoszumowe.



Standardowo układ przystosowany do wymiany oświetlenia na już sprawdzone 12V LED. W tym celu przełączyłem zasilanie z transformatora na kondensator w zasilaczu i dołożyłem rezystor 200om, na dwóch żarówkach mam ok 7V – intensywność świeceniea jest idealna



WS-442

Po wielu latach od chwili zakończenia produkcji sprzętu przez firmę diora, pojawiają się na rynku wtórnym elementy od popularnych w latach 80-90 zestawów typu wieża. Z jakiś nieokreślonych przyczyn, wraca społeczny sentyment do sprzętu wintage, starego brzmienia i wyglądu. Moda to na pewno jeden wątek, inna sprawa to fakt że po wielu latach chińskiej bylejakości, wielu latach generowania elektro śmieci – chcemy trwałego sprzętu. I tu na tym polu pozostaje klasyka produkowana na „piechotkę” z elementów dyskretnych. Mamy proste trwałe rozwiązania które przeważnie nieźle się sprawdzają. Dają się, tak dają się naprawić – bez wielkich kosztów. Drogie modele staniały do poziomu akceptowalnego dla przeciętnego Kowalskiego. Wybór jest ogromny. Wystarczy skompletować podstawowe elementy, dokupić tuner na czasie np z DAB+ i można się cieszyć dobrym brzemieniem.

Ja również odkurzyłem stary magnetofon z innowacyjnym na tamte czasy mechanizmem chowania taśmy typu „szuflada”. O ile można zrozumieć sentyment do wyglądu – tu o gustach nie będziemy dyskutować, o tyle samo brzmienie starego sprzętu stawia zdaniem wielu ludzi wiele do życzenia. Nic dziwnego, często na linii produkcyjnej w czasach PRL-u oszczędzano na czym się tylko dało, co widać po rozwiązaniach spotykanych w starym sprzęcie. Czas również odciska swoje piętno na elektronice. Czasy się zmieniają, nadeszły nowe możliwości, można niewielkim nakładem sił i kosztów poprawić parę detali – później tylko czerpać w pełni z możliwości wysłużonego nierzadko już sprzętu.

Etap 1. Wzmacniacz.


Widać i słychać spore oszczędności. Źle zrównoważone tony, troszkę brak miękkości basu, słaby środek i na deser przepalające się żarówki, stukające głośniki przy wyłączaniu i włączaniu, wiszący dziwacznie włącznik zasilania itp, itd.

WS-442 – LED

Korekty w torze audio.
Tych wiele w pierwszym podejściu nie ma. Wymiana kondensatorów w torze audio na poliestrowe. Poprawa łączeń okablowania też była wymagana – dopadła je korozja.

Nowe przewody zasilające, kondensatorki też się kwalifikują do wymiany.
OLYMPUS DIGITAL CAMERA


Z kilku pomiarów na szybko wyszło że pasmo wzmacniacza jest z grubsza płaska Ale dotyczy pasma od 200Hz poniżej jest wyraźny spadek wzmocnienia. Zapewne to przyczyna zasilania. Tam też należy się wymiana okablowania mostka i kondensatora. Pomiar pojemności wykazał wyższą pojemność niż fabryczna, jednak element zostanie zastąpiony parą 6800uF na specjalnie przygotowanej płytce, umieszczonej w miejscu oryginalnego kondensatora.

OLYMPUS DIGITAL CAMERA
Gotowy do montażu
Układ na swoim miejscu

Zestaw kondensatorów zamontowany na tulejce, przewód masowy to drut 1,5mm2, pozostałe połączenia to skrętka ze srebrzanki.

W drugim podejściu wymienione wszystkie tranzystory przedwzmacniacza na nowe. Zamiast BC413/414 są BC550 (Fairchild), natomiast BC237B zastąpione zostały BC546B, układ działa poprawnie, dźwięk stał się lepszy w odbiorze. Jak wygeneruję pomiary – zamieszczę.
Nadal pozostał jeszcze nieco niezrównoważony poziom tonów. Barwa – to kolejny temat, ustawienia na ten czas – neutralne.

Estetyka
Kolejna zmodyfikowana rzecz która znacząco w pływa na estetykę to oświetlenie. Żarówki – bardzo zniszczyły oprawki, często się przepalają. Przy dobrze dobranych rezystorach, różnicy niemal nie widać, światło żarowe może jest bardziej klimatyczne, ale led-y generują mniej ciepła i są trwalsze. Zmieniłem układ oświetlenia, zastępując je led-ami o temperaturze barwowej 3000K, zasilanie pobrałem, podobnie jak przy innych elementach wystroju front panelu, z K33. Doprowadziłem do płytki ze wskaźnikiem wymieniając zasilające rezystory na 200ohm 2W, stare linie zasilające zlikwidowałem.

OLYMPUS DIGITAL CAMERA

Użytkowanie
Pierwszą rzeczą jaka zmieniłem, a nastręczyła najmniej pracy, to zlikwidowanie skokowej regulacji barwy dźwięku. Ortodoksyjni kolekcjonerzy na pewno mają odrębne zdanie, z którym osobiście pozwolę się nie zgodzić – walory użytkowe, przede wszystkim. Fakt że potencjometry trzeszczą i tak chyba kwalifikuje je do wymiany – zobaczymy jak pomoże smarowanie i czyszczenie.

Chodzi o te białe krążki, ponadto widać nowe kondensatory Wimy



Chińska jakość – odsłona druga.

Kolejny przypadek chińskiego niezrozumienia słowa „jakość”. Zakupiłem zasilacz typu ITX o mocy 250W. Niestety po pół roku ciągłego użytkowania, przewody w nim zastosowane do połączenia obciążeń zaczęły ulegać stopniowej degradacji. Długo trwały poszukiwania, objawy wskazywały na problemy z dyskiem. Wyglądało to na uszkodzenie kontrolera, okazało się jednak że problem jest napięciach zasilania. Zasilacz który nominalnie miał na płytce 5.05V i 3.02V , na końcu przewodów już miał 4,43V i 2,96V. Po chwilowym podniesieniu temperatury w obudowie urządzenia, powodowało minimalny skok parametrów zasilania – doprowadzając do zawieszenie przyłącza SATA.

Negocjacje z producentem – on bowiem był dostawcą – nic nie dały, w zamian dostałem sugestię, żeby wymienić okablowanie we własnym zakresie.

Wymieniłem, na przewody które maja 15 lat, działają – niesmak pozostał

Chińskie produkty – odsłona pierwsza

Nadeszły czasy kiedy dostępne jest w zasięgu myszki komputerowej. O ile mówimy o naszym rynku, nie mamy się czego wstydzić, jest jakość, jest ilość i nawet względnie dobre wsparcie produktu. Ale niestety z w/w idzie cena – detal który zmusza co mniejszych majsterkowiczów do samodzielnego poszukiwania tanich materiałów na realizacje własnych projektów. No i mamy również nasze odpowiedniki All* na wschodzie czyli Ali*. O ile nie możemy narzekać na ceny przesyłki które generalnie w większości nie istnieją, to już do jakości sporej części produktów trzeba się przyzwyczaić. Oczywiście nie mówię tu o fakcie że należy ogólnie oceniać negatywnie i za każdym razem jest słabo. Raczej trzeba brać pod uwagę że sporo produktów powstało na potrzeby rynku, bez większego zastanowienia i dostosowania do potrzeb. Drobne komponenty są bez większych zastrzeżeń – choć też trafiają się odpady poprodukcyjne. Ostatnim takim przypadkiem był zasilacz 12V o dość sporej teoretycznej wydajności ok 10A.
Nie byłoby się od czego przyczepić, bo i obudowa spora, i wygląd nie zostawił do życzenia. Jednak po roku pracy, zaczęły się kłopoty ze stabilnością nie tyle napięcia, co wydajności. Urządzenia zaczęły się zawieszać a dodatkowo urządzenie bardziej się nagrzewało w czasie pracy. Rozebrałem zasilacz. Przyczyną problemow, oczywiście było wykonanie urządzenia, a dokładniej komponenty – byle tanio. Po roku kondensator miał skorodowane wyprowadzenia!!! Reklamacja oczywiście nie została uwzględnia na podstawie dokumentacji, czekamy na rozwiązanie ze strony Ali*.

P.S.

Reakcji ze strony Ali* nie doczekałem się , za to dostałem wzmiankę że usterki urządzeń można zgłaszać w miesiąc od daty dostarczenia.

Podtrzymanie zasilania w bagażniku

Trwają prace nad sterownikiem który rozwiąże chwilowe zaniki zasilnia z bagażniku samochodu w trakcie krótkiego postoju. Bardzo często wyłączenie lodówki lub urządzenia które ma pracować bez przerwy w mobilnych rozwiązaniach jest problemem. Nie chodzi o stałe podtrzymanie. Bilans energetyczny auta nie dopuszcza takich opcji bez dodatkowego akumulatora, ale o czasy rzędu 10-30 min.



Mobil1 G2

Nowa wersja mobilnego systemu łączności ze światem już w trakcie budowy.

Podobnie jak wersja poprzednia zawiera wszystko co niezbędne. Zamiana podyktowana przede wszystkim dostępnością miejsca i zmianą płyty z gniazdami SATA. Oczywiście pełna automatyka, podyktowana systemem zasilania szczególnie w aucie. Równie ważnym priorytetem jest opcja zasilania z dowolnego zasilacza ze względu na trudne warunki instalacyjne w różnych miejscach.

Kilka fotek na szybko, tuż przed instalacja oprogramowania.

Na zdjęciu widać przejściówkę umożliwiająca podłączenie do różnych zasilaczy.

Na wentylatory wygodniej było przeznaczyć przestrzeń na zewnątrz obudowy, zawsze to znacznie utrudnia organizację miejsca wewnątrz obudowy. W poprzedniej wersji był wentylator 40×40 i to już był poważny problem aby znaleźć miejsce dla niego.

Konstrukcja jest oparta na platformie Intel Atom która współpracuje z dyskiem M2 – zestaw pracuje błyskawicznie. Całość zasilana jest w nietypowy sposób. Na początku jest przetwornica która robi 12V z dowolnego źródła w zakresie 6-50V, później jest zasilacz ITX. Takie rozwiązanie jest podyktowane potrzebą zasilenia gdziekolwiek z czegokolwiek. Dodatkowo aktywowane z sekwencji zdarzeń i/lub za pomocą Bluetooth i skryptu w telefonie.
Funkcjonalności sprzętowe które już są to: AP, GPS, LTE, bluetooth.

Systemem zarządzającym jest oczywiście rozwiązanie oparte na Open Source. Aktualnie Debian w wersji 8.

Lista części

  • Płyta + rizer
  • Zasilacze
  • Dysk -> sata
  • Wentylator + sterowanie
  • Karta sieciowa + antena
  • Bluetooth
  • GPS
  • LTE + antena
  • Wygląd
  • Zabezpieczenia

Konfiguracja

Dostawcy

Rysunki i schematy

Wznowienie projektu z długą brodą

Ideą pomysłu było monitorowanie obiektów zamkniętych przez niezależny system ruchomych pojazdów. Jest rok 1994 – kompletny brak rozwiązań z zakresu mikro elektroniki, kupienie pc-ta stanowiło problem, kwestię opłacalności przemilczmy. Powstał zarys teoretyczny całości , powstawała aplikacja która symulowała rozwiązanie, wraz z protokołem komunikacji i analizy działania układu, i … trafiła do archiwum.
Dzisiaj – inaczej to wygląda, możliwości są spore, dostęp do miniaturyzacji nieograniczony. Więc powstaje fizyczna część pomysłu.
cdn..

Ile trzeba zapłacić żeby produkt był bezpieczny?

Po raz kolejny staję przed dylematem wyboru firmy produkującej dany komponent. Po raz kolejny muszę kombinować, jak zapobiec odczepieniu przewodów zasilających. APC nie popisało się, bo w komplecie przy listwach zarządzalnych jest półeczka do zabezpieczenia kabli, przy przełączniku już jej nie ma. Zabezpieczenie  powinno być, bo aktem jest że podłączenia są do 16A – każde potencjalne luzy skończą się nieprzyjemnie. Kilka razy zdarzyło się to przy pracach w szafie. Zmodernizowałem produkt, skorzystałem z gotowego modułu polskiego producenta. Nie ma co prawda miejsca  na montaż na szynach -obszedłem to mocując bezpośrednio do przełącznika, i jest półeczka.

IMAG3721

Zasilacz laboratoryjny

W końcu doczekałem się etapu w którym można powiedzieć że zasilacz działa. Troszkę trwało z tą publikacją, wiele czasu pochłaniają inne rzeczy.

Z braku pomysłu wykorzystałem popularny układ zasilacza z regulacją prądu i napięcia ze strony

electronics-lab.com

Wymagania nie są wysokie, bo układy uruchamiane nie mają jakiś wygórowanych parametrów. Zawsze pod ręką jest potężny 10A  zasilacz, niestety dość mało precyzyjny.

Dlatego postanowiłem zrobić coś poręczniejszego.

IMAG2616 IMAG2617 IMAG2618 IMAG2693 IMAG2694 IMAG2696 IMAG2697

Sprawdzian na szybko elementów mojego NXT

Tak na szybko wszystko co potrzeba aby sprawdzić jak to działa i czy w ogóle działa… a co? Arduino jako NXT – genialna zabawka dla wszystkich. Jak ktoś kiedyś myślał jak połączyć przyjemność  układania z najbardziej udanych klocków na świecie i pasji projektowania… to jest właśnie to!

Może na początek kilka informacji o elementach składowych.

1. Arduino UNO – mały dość wydajny moduł który jest mózgiem całości
2. Bardzo ciekawy projekt alterantywy dla NXT – do tego bez ograniczeń programowych i zbędnych kosztów.

IMG_8991

Wayne&Layne

IMG_8992

Wayne&Layne

IMG_8993

Wayne&Layne

3. Do tego potrzeba troszkę klocków które umożliwią budowę całej konstrukcji i można za pomocą małego programu wszystko ruszyć. Najważniejsze z nich to silniki , troszkę czujników dotyku, światła i parę innych



4. Troszkę kodu który powiąże wszystko i pozwoli na sprawdzenie podstawowych funkcji
#include <Wire.h>
#include <Bricktronics.h>

long randNumber;
Bricktronics brick = Bricktronics();
Motor m = Motor(&brick, 1);
Motor n = Motor(&brick, 2);
void setup()
{
Serial.begin(115200);
Serial.println(„Hello world.”);
brick.begin();
m.begin();
n.begin();
}

void loop()
{
randNumber = random(7);
if (randNumber==1) {

Serial.println(„PRAWO”);
m.set_speed(75);
n.set_speed(-75);
delay(1000);

}
else if(randNumber==2) {
Serial.println(„LEWO”);
m.set_speed(-75);
n.set_speed(75);
delay(1000);
}
else if(randNumber==3) {
Serial.println(„STOP.”);
m.set_speed(0);
n.set_speed(0);
delay(500);
}
else  {

Serial.println(„PRZOD.”);
m.set_speed(75);
n.set_speed(75);
delay(1000);

}
}



Efekt: bardzo ciekawy

Zasilanie na dużą skalę

Czasem trzeba mieć kontrolę nad tym co jest podłączone do zasilania. Często jednak koszty zakupu gotowych rozwiązań są tak duże że szybko decydujemy się na półśrodki, które rzadko są funkcjonalne. Sprawa się komplikuje kiedy do urządzeń mamy daleko, albo dostęp jest bardzo utrudniony.

IMAG3073

IMAG3074

Z takiego właśnie powodu powstała specjalizowana listwa, w tym konkretnym przypadku rozdzielnia dla szaf serwerowych. Ze zdalną kontrolą wyjść i dedykowanymi wyłącznikami żeby nie ruszać zawartości szafy przy zmianach.

Całość kontrolowana jest przez zespół zabezpieczeń nadmiarowo-prądowych i układ kontrolera sterującego przekaźnikami na poszczególnych obwodach.
